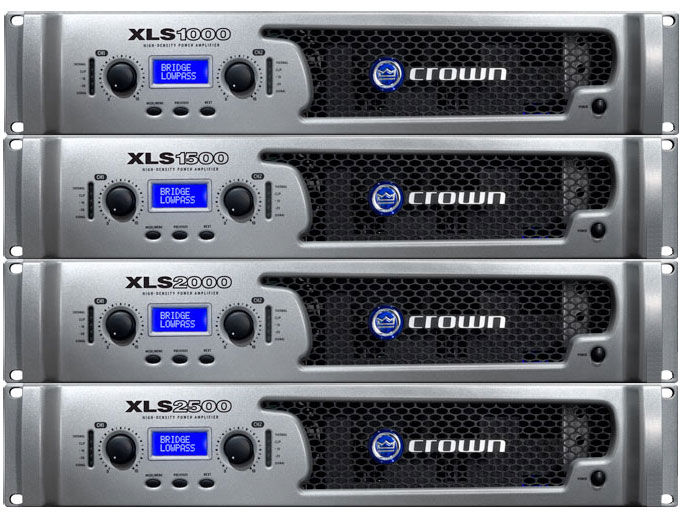

CROWN XLS DriveCore 系列

Crown 的 XLS DriveCore? 系列功放能完全符合高性能，先進技術及高效擴聲系統的標準。
共有四種型號，每個型號均能提供足夠的功率并且能夠靈活使用，這一切要歸功于智能化的 PUREBAND? 分頻系統和 Peakx ? 限幅器。而且重量不超過5公斤，它們能在輕便的同時提供一切。
XLS DriveCore TM有四個型號，分別為 XLS 1000，XLS 1500，XLS 2000 和 XLS 2500，它們均能產生有力的低音和如同水晶般通透的高音，能適應任何需求，面且經濟實憲又可靠。
每一臺 XLS DriveCore? 系列功放都帶有三年保修，為了使用者提供的保障。
憑借50年的設計及制造堅固產品的經驗，皇冠成為了功放技術的標準。請選擇 XLS DriveCore? 系列功放吧，它是高性能，靈活性和物有所值的有力證明。
如需了解 XLS DriveCore? 系列產品的更多信息，請聯系 ACE 技術支持 021 - 55211510 - 838。您也可訪問 www.crownaudio.com 了解詳情。
型 號 立體聲通道（每個通道輸出功率） 單聲道（橋接）輸出功率
2Ω 4Ω 8Ω 4Ω 8Ω
XLS 1000 550 350 215 700 1100
XLS 1500 775 525 300 1050 1550
XLS 2000 1050 650 375 1300 2100
XLS 2500 1200 775 440 1500 2400
1kHz時功率平均功率，總諧波失真0.5%
主要特性：
? 高性能，重量低于5公斤的輕便型 D 類功放。
? 內置 PureBand? 分頻系統確保低頻到高頻準確無誤地送到正確的驅動單元。
? 內置 Peakx? 限幅器在提供輸出功率的情沉下保護您的揚聲器。
? XLR，1/4"，RCA 輸入確保兼容任何音源。
? 1/4接口能用于級聯，將輸入信號送至他功放。
性 能
靈敏度（4Ω時功率） 1.4Vrms
(在1瓦時，20Hz至20kHz） +0dB，-1dB
頻率響應 （1瓦時，20Hz 至 20kHz） +0dB，-1dB
信噪比 8Ω功率（A計權） XLS 1000 > 97dB
XLS 1500，XLS 2000，XLS 2500 > 103dB
總諧波失真（THD） < 0.5%
互調失真（IMD）
（60Hz 和 7kHz 為 4：1）
從滿功率輸出至-30dB < 0.3% 阻尼系數（8Ω）10Hz 至 400Hz >200
通道間串音（低于8Ω功率） 在1kHz：>85dB
在22kHz：>55dB
輸入阻抗 20千歐平?jīng)_，10千歐非平?jīng)_。
負載阻抗 2Ω至8Ω立體聲，4Ω至8Ω橋接單聲道。
交流電源電壓和頻率（±10%） 120V AC 60Hz
100V AC 50/60Hz 220
240V AC 50Hz
控 制
電平 前面板帶有兩個通道電平旋鈕。
LCD屏幕 LCD背光屏能夠用于察看分頻配置，模式配置以及削波壓縮配置。
Menu/Prev/Next
（菜單/上一頁/下一頁按鍵） LCD屏下的三個按鍵用于配置和訪問內置處理模塊。
電源 前面板開關；開動時，藍色LED燈會亮起。
斷路器：背面板斷路器提供過載他保護。
內 置 處 理 器
PureBand?分頻系統
分頻濾波器 Linkwitz-Riley 24dB/oct
分頻點頻首范圍 50Hz - 3kHz
分頻模式 Crossover（通道 1=低通濾波器，通道 2=高通濾波器），
Low Pass（雙通道都為低通濾波器），
High Pass（雙通道都為高通濾波器）
Bridge（高通濾波器或低通濾波器）
Peakx?限幅器 通道獨立削波限幅器，專為保護在輸出功率情況下保護揚聲器而設計。
指 示 燈
信號指示 兩個綠色LED燈，每通道各一個，在輸入信號超過-40dBu時會亮起。
-10指示燈 在輸出信號超過-10dB時會閃爍的綠色指示燈。
-20指示燈 在輸出信號超過-20dB時會閃爍的綠色指示燈。
削波指示燈 兩個綠色LED燈，每通道各一個，輸出過載時會高亮。
過熱指示燈 兩個綠色LED燈，每通道各一個，在功放過熱時會亮起。
輸 出 / 輸 入
輸入接口 XLR，?，RCA（每通道一個），?接口可用于級聯將信號送至其他功放。
輸出接口 兩個4蕊Speakon輸出接口連接兩蕊或四芯Speakon接口。
上面的Speakon接口能用于任意一個通道，因此它能用于橋接或者將兩個揚聲器接入一個通道。
保 護
XLS DriveCore tm系列功放提供多重保護和故障判斷力，包括輸出限幅，直流保護，斷路器和過熱保護。
結 構
XLS 1000 / XLS 1500 深：20.62厘米
XLS 2000 / XLS 2500 深：26.92厘米
通分 風從前面通至后面。
散熱 內部熱量通過空氣傳遞持續散至外部
安裝空間體積要求
（每分每單元） 2.27立方米
尺寸 EIA標準48.3厘米寬機柜位，（EIA RS-310-B），高8.9厘米。
XLS 1000 / XLS 1500：深19.6厘米
XLS 2000 / XLS 2500：深27.2厘米
重 量
凈重 XLS 1000：8.6磅（3.9公斤）
XLS 1500：8.6磅（3.9公斤）
XLS 2000：10.8磅（4.9公斤）
XLS 2500：10.8磅（4.9公斤）
運輸重量 XLS 1000：13.6磅（6.2公斤）
XLS 1500：13.6磅（6.2公斤）
XLS 2000：15.8磅（7.1公斤）
XLS 1000：15.8磅（7.1公斤）

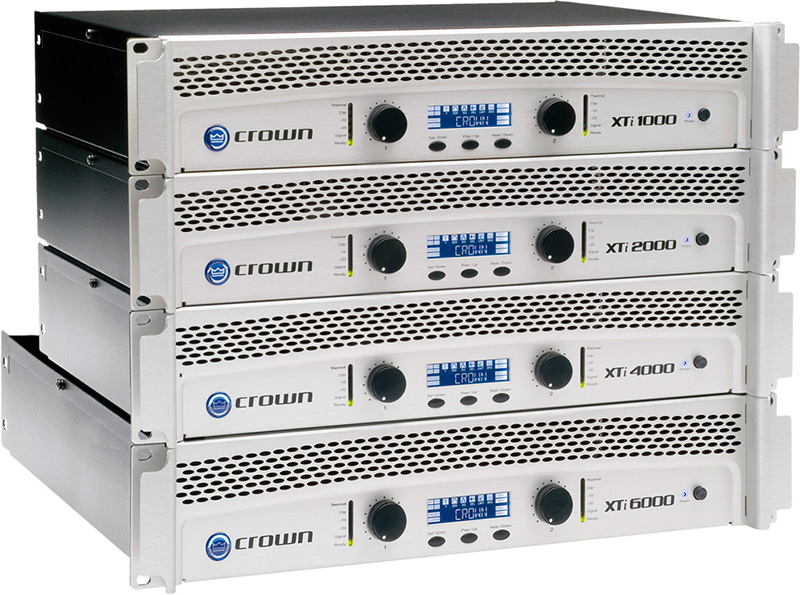

CROWN XTi 系列

特點：
內置分頻、均衡、限幅、延時和次諧波合成等數字處理功能。
可通過LCD顯示屏，直接調較揚聲器預置參數。
準確、低失真及無染色的音質。
先進及周密的電路保護設計，可確保短路、開路、直流電沖擊，誤區匹配，機器溫度過熱，高頻信號過載及內部元器件損壞故障。
滿足各種類型負載阻及模式連接，如：2Ω、4Ω和8Ω阻抗，立體聲/單聲道橋接輸出連接。
安全可靠的開關電源供電。
輕巧及堅固的結構、各型號凈重只有8.4公斤(XTi6000：10.9公斤) 2U高度標準機箱體積。
方便及易接插件，設有Speakon? 插座和接線柱端子輸出件，XLR卡農輸入接頭及揚聲器并聯連接件。
每個通道的“狀態”都能在LCD顯示屏清晰監控。
享有CROWN“三年免費保修”承諾，優質的保證。
技術規格:
電壓增益
在1kHz、8Ω額定負載輸出時，額定
XTi1000為30.5dB
XTi2000為32.9dB
XTi4000為34.2dB
XTi6000為37.1dB
頻率響應 20Hz-20kHz ±0.25dB(1w/4Ω負載)
相位響應 ±15° (1w, 20Hz-20kHz)
負載阻抗 滿足各種類型負載，立體聲模式的范圍為2-8Ω，單聲道橋接的負載范圍為4-8Ω
輸入靈敏度 1.4V
信號噪聲比 A計權 100Db (低于1kHz額定輸出功率，8Ω負載) XTi6000為103dB
阻尼系數 >500 (20Hz-400Hz) 8Ω
通道間串音 >70dB (20Hz-1kHz, 額定輸出功率)
共模抑制比 (CMR) >45dB (20Hz-1kHz)
輸入級 電子平衡入, 采用1%精度電阻器
輸入信號 +22dBu 典型值
交流電源電壓和頻率 100V, 120V, 220V-240V, 50Hz?60Hz
交流電源電流 XTi1000 : 6.8A
XTi2000 : 8.3A
XTi4000 : 10.5A
XTi6000 : 15.3A
空載消耗不大于 90W
工作環境溫度 0°C-40°C, 95% 相對濕度 (無凝露)

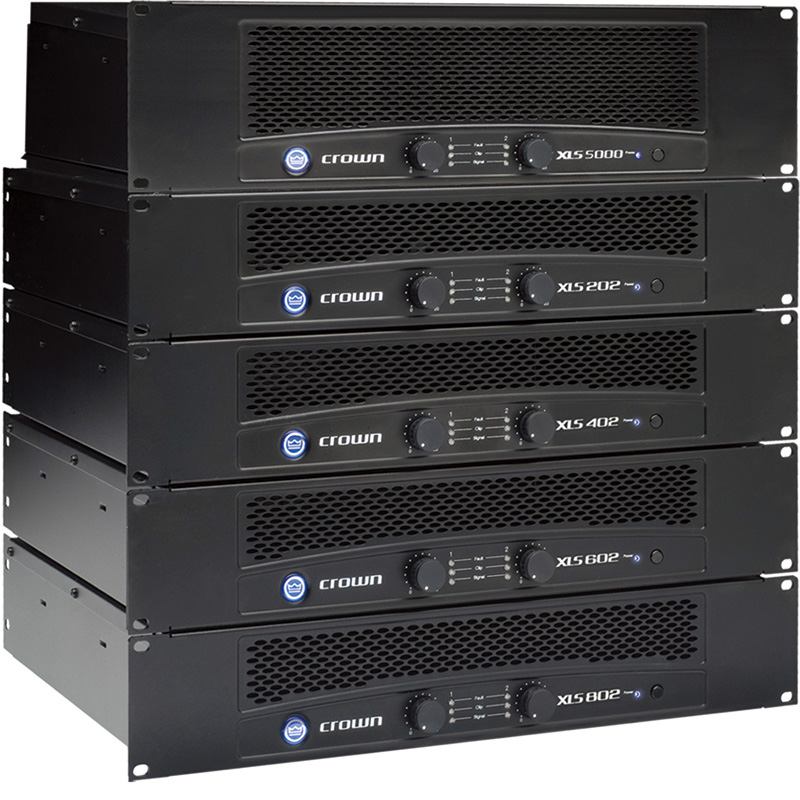

CROWN XLS 系列

注:

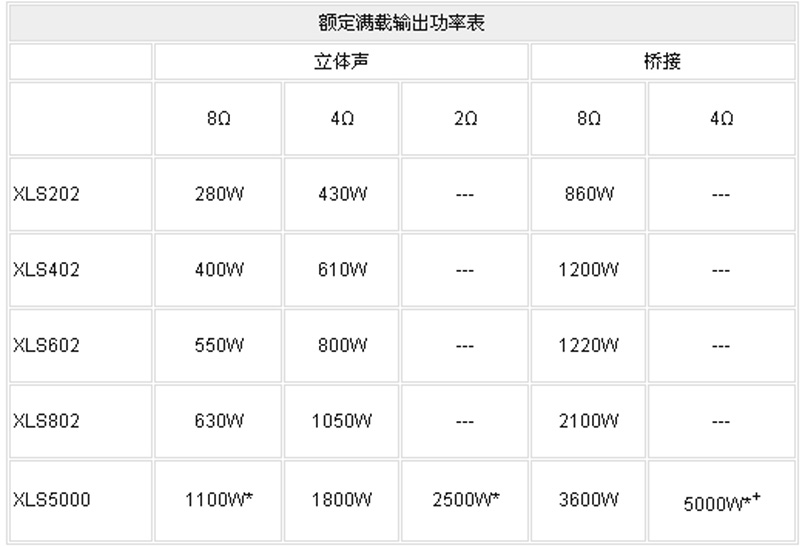

1)　 上上述型號: XLS 202, XLS 402, XLS 602, XLS802功放均在 220V/50Hz 電源條件下實測功率輸出。
2)　 型號: XLS 5000在 1kHz測量，總諧波失真 1% (功率 " ★ ")，(功率帶" ★+")
特點：
? 標準2U高度設計，堅固鋼制外殼，時尚創新及輕巧可靠。
? 增添大功率2500瓦(每通道)型號一員，強化整個XLS系列的綜合性以及不同場合應用性。
? 設置【雙信道】或【單信道橋接】轉換模式選擇撥文件，適合不同使用要求，令操作更快捷，簡易和安全。
? 精密和直觀信號及削波LED顯示器，還提供更可靠故障診斷能力及保護措施，電流限制，直流輸出，過載及過熱等保護。
技術指標:
輸入靈敏度 4Ω負載滿功率輸出時為1.25V（RMS有效值）
頻響特性（1W） 22Hz-20kHz，+0dB，-0.8dB
號噪聲比（20Hz-20kHz） A計權，滿功率輸出 >98dB
不計權，滿功率輸出 >93dB
總諧失真（THD） <0.5% 互調失真（IMD） 在滿功率輸出時，60Hz 和7kHz，4:1 兩個方波，>0.3%（－40dB）
阻尼系數（8Ω） 10Hz-400Hz：>200
通道間串音 1kHz：-76dB；20kHz：-58dB
輸入阻抗 平衡輸入20kΩ；不平衡輸入10Ω
負載阻抗 立體聲輸出時，每信道的額定負載阻抗為2Ω-8Ω
橋接單路輸出的額定負載阻為4Ω-8Ω
電源電型和頻率 100V-120V 交流電 50Hz/60Hz
220V 和 230V-240V 交流電 50Hz /60Hz
產品規格:
控制
? 電平控制 兩個前面板旋鈕電平控制器,每個通道一個
? 電源 前面板開關, IN 的位置為接通
? 熔斷器 后面板熔斷器作為過載保護
? 模式轉換 后機板轉換撥檔,選擇雙通道或單排通道橋接
指示器
? 電源指示器 蘭色 LED,指示功放電源接通
? 信號指示器 兩個綠色 LED,每通道一個,通道輸入信號超過 -40dB時點亮
? 削波指示器 兩個紅色 LED,每通道一個,通道輸出過載時點亮
? 故障指示器 功放保護模式時, 2個紅色 LED 點亮,功放電源開關剛接通時, LED也會短暫點亮
輸入 / 輸出
? 輸入連接器 每通道1個,在后面板上,3腳 XLR 連接器
? 輸出連接器 兩個 4 蕊揚聲器 Speakon? 輸出連接器, 與 2 蕊或 4 蕊揚聲器 Speakon? 插頭連接. 上面的揚聲器輸出連接器連接兩個通道輸出, 因此它可用作單聲道橋接輸出,或作為多對揚聲器連接的立體聲輸出. 后面板上每通道都設有一對插接件接線柱.
保護
XLS 系列功放提供很多可靠的保護和故障診斷能力 包括輸出電流限制,防直流輸出保護,熔斷器和過熱保護等
結構 通風散熱,空氣流從前面板流向后面板
風冷散熱 具有強制風冷的內部散熱板可均勻的散熱. 每臺需要流動的空氣容積為 2.27M3
體積 EIA 標準19英寸(48.3cm)機架安裝寬度,3.5英寸(8.9cm)高和15.2英寸(38.6cm)深(XLS 5000除外)
重量
XLS 202 包裝重量: 12.7公斤
凈重: 10.4公斤
XLS 402 包裝重量: 13.9公斤
凈重: 11.7公斤
XLS 602 包裝重量: 15.4公斤
凈重: 13.2公斤
XLS 802 包裝重量: 18.7公斤
凈重: 16.1公斤
XLS 5000 包裝重量: 33.6公斤
凈重: 27.7公斤
